Network Cable Specification

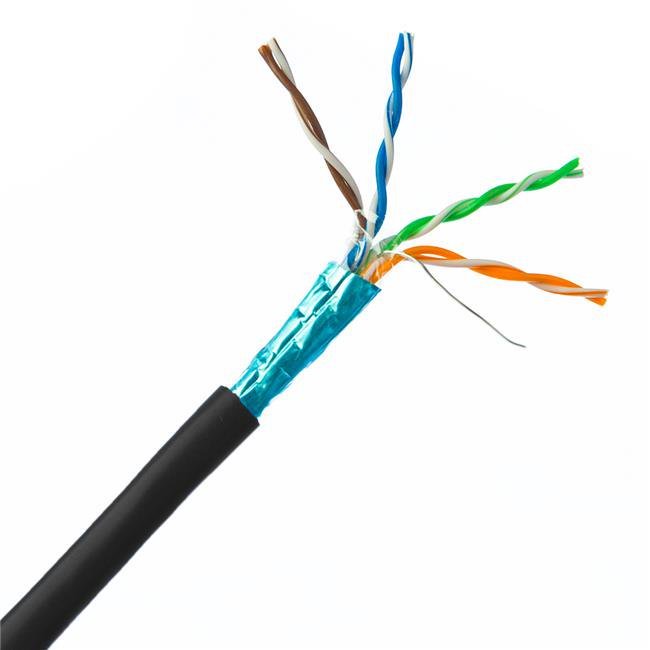

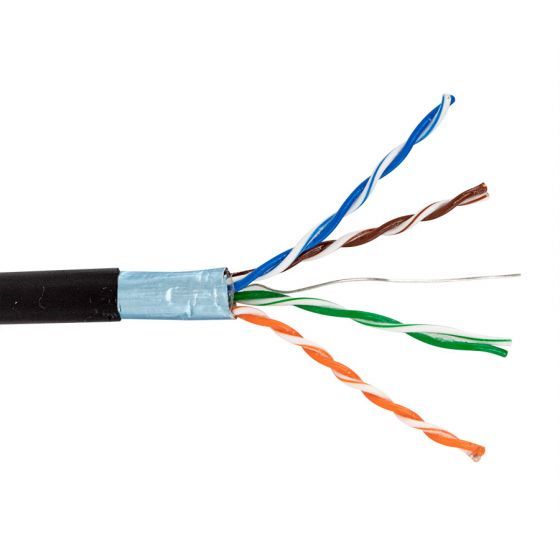

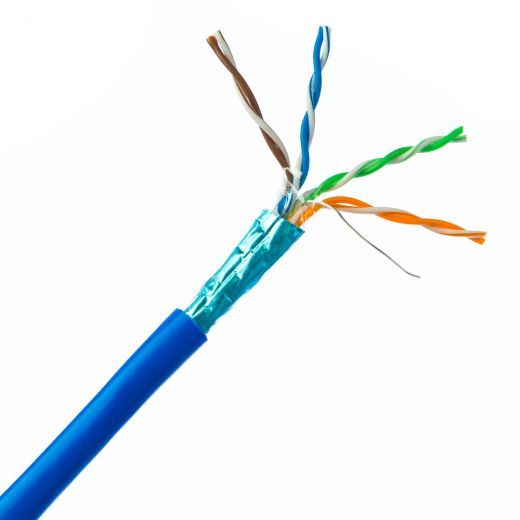

Item Name | FTP Cat5e Cable |
TYPE | CAT5E Single Shielded |
Conductor | BC (Pure Copper) |
CCA(Copper Clad Aluminum) | |
Number of Conductor | 4Pairs / 8 Cores |
Specification | 24AWG(4P*2*0.50MM) , As your request |
Insulation Material | HDPE |
Single Shielded | Polyester film + Al Foil |
Drain Wire | CCA |
Jacket | PVC/LSZH (Indoor) |
PE (Outdoor) | |
Color | Grey , Blue , Black etc, As your request |
Operating Temperature | -20 °C - +75 °C |
Packaging | 305M/Roll (Indoor) |
305M/wooden drum (Outdoor) |
Frequency (MHz) | RL ≧dB | ATT≦dB | NEXT ≧dB | ACR (dB) | PSNEXT≧dB | ELFEXT≧dB | PSELFEXT≧dB | Delay(ns) |
0.772 | 19.4 | 1.8 | 67 | 65 | 64 | 66 | 63 | 575 |
1 | 20 | 2 | 65.3 | 63 | 62.3 | 63.8 | 60.8 | 570 |
4 | 23 | 4.1 | 56.3 | 52 | 53.3 | 51.7 | 48.7 | 552 |
8 | 24.5 | 5.8 | 51.8 | 46 | 48.8 | 45.7 | 42.7 | 546.7 |
10 | 25 | 6.5 | 50.3 | 44 | 47.3 | 43.8 | 40.8 | 545.4 |
16 | 25 | 8.2 | 47.3 | 39 | 44.3 | 39.7 | 36.7 | 543 |
20 | 25 | 9.3 | 45.8 | 37 | 42.8 | 37.7 | 34.7 | 542 |
25 | 24.3 | 10.4 | 44.3 | 34 | 41.3 | 35.8 | 32.8 | 541.2 |
31.25 | 23.6 | 11.7 | 42.9 | 31 | 39.9 | 33.9 | 30.9 | 540.4 |
62.5 | 21.5 | 17 | 38.4 | 21 | 35.4 | 27.8 | 24.8 | 538.6 |
100 | 20.1 | 22 | 35.3 | 13 | 32.3 | 23.8 | 20.8 | 537.6 |
